DIN6319 गोलाकार वॉशर उत्तल और अवतल स्वयं संरेखित वॉशर: असेंबली कोणीय विचलन को ठीक करें

बोल्ट वाले जोड़ों में कोणीय विचलन का क्या कारण है?

भारी औद्योगिक विनिर्माण और सटीक उपकरण असेंबली में, बोल्ट कनेक्शन का कोणीय विचलन सबसे अधिक अनदेखी लेकिन प्रभावशाली छिपी हुई समस्याओं में से एक है। असमान मशीनीकृत सतहें, वेल्डिंग विरूपण, उपकरण नींव निपटान, और मैन्युअल स्थापना त्रुटियां सभी गैर-समानांतर फिटिंग विमानों को जन्म देंगी। लंबे समय तक भारी भार और यांत्रिक कंपन के तहत, छोटे झुकाव कोण लगातार बोल्ट पर झुकने का तनाव उत्पन्न करेंगे, जिसके परिणामस्वरूप धागा घिसना, बोल्ट की थकान, ढीलापन और यहां तक ​​कि अचानक फ्रैक्चर भी हो सकता है।

अधिकांश पारंपरिक असेंबली समाधान बन्धन में सहायता के लिए साधारण फ्लैट वॉशर या स्प्रिंग वॉशर पर निर्भर करते हैं। हालाँकि, ये पारंपरिक फास्टनर केवल दबाव फैलाव और एंटी-लूज़िंग की एक सरल भूमिका निभाते हैं। उनके पास कोई कोण क्षतिपूर्ति क्षमता नहीं है और वे विलक्षण झुकने वाले बल को समाप्त नहीं कर सकते हैं। उच्च परिशुद्धता वाले साँचे, हाइड्रोलिक उपकरण और भारी इस्पात संरचना सुविधाओं के लिए, साधारण वॉशर पर निर्भर रहने से असेंबली स्थिरता में काफी कमी आएगी और उपकरण की समग्र सेवा जीवन छोटा हो जाएगा।DIN6319 गोलाकार वॉशर उत्तल और अवतल स्व-संरेखित वॉशरउद्योग में असेंबली कोणीय विचलन की लंबे समय से चली आ रही समस्या को पूरी तरह से हल करता है। इसकी अनूठी उत्तल-अवतल युग्मित गोलाकार संरचना सक्रिय रूप से झुकी हुई स्थापना सतहों के अनुकूल हो सकती है, अनियमित झुकने वाले तनाव को समान अक्षीय दबाव में परिवर्तित कर सकती है, और मूल रूप से बोल्ट कनेक्शन की सुरक्षा और स्थिरता की रक्षा कर सकती है।

DIN6319 वॉशर बनाम पारंपरिक वॉशर: मुख्य प्रदर्शन तुलना

इंजीनियरों और खरीदारों को विभिन्न कामकाजी परिस्थितियों के लिए फास्टनरों का सटीक चयन करने में मदद करने के लिए, हम स्व-संरेखित गोलाकार वॉशर और साधारण फ्लैट वॉशर/स्प्रिंग वॉशर के बीच गहन प्रदर्शन तुलना करते हैं। पारंपरिक वॉशर के संरचनात्मक दोष हेवी-ड्यूटी और झुके हुए असेंबली परिदृश्यों में पूरी तरह से उजागर होते हैं, जबकि DIN6319 सेट के संरचनात्मक लाभ पूरी तरह से परिलक्षित होते हैं।

तुलना मद	साधारण फ्लैट वॉशर/स्प्रिंग वॉशर	DIN6319 गोलाकार वॉशर सेट
कोण मुआवजा क्षमता	कोई भी, झुकी हुई सतहों के अनुकूल नहीं हो सकता	3-4° कोण विचलन क्षतिपूर्ति, सक्रिय स्व-संरेखण का समर्थन करें
बोल्ट तनाव राज्य	झुकने वाले तनाव और विलक्षण भार उत्पन्न करना आसान है	झुकने वाले बल, शुद्ध अक्षीय तनाव असर को हटा दें
कंपन प्रतिरोध	ख़राब, लंबे समय तक कंपन के तहत ढीला होना आसान	स्थिर फिटिंग, प्रभावी ढंग से कंपन ढीलापन का विरोध करती है
सेवा जीवन	बोल्ट थकान क्षति का कारण बनने वाला छोटा, आसान	लंबी सेवा जीवन, उपकरण रखरखाव आवृत्ति कम करें
लागू परिदृश्य	केवल फ्लैट और हल्के भार वाली असेंबली के लिए उपयुक्त	भारी भार, असमान और झुकी हुई असेंबली के लिए पेशेवर

तुलना से यह स्पष्ट है कि पारंपरिक वॉशर केवल सबसे बुनियादी बन्धन आवश्यकताओं को पूरा कर सकते हैं। एक बार असमान असेंबली सतहों और भारी भार वाली कार्य स्थितियों का सामना करने के बाद, वे संरचनात्मक त्रुटियों की भरपाई नहीं कर सकते हैं। इसके विपरीत,DIN6319 गोलाकार वॉशर उत्तल और अवतल स्व-संरेखित वॉशरऔद्योगिक त्रुटि क्षतिपूर्ति के लिए पेशेवर रूप से डिज़ाइन किया गया है। यह वास्तविक स्थापना स्थिति के अनुसार फिटिंग कोण को स्वचालित रूप से समायोजित कर सकता है, यह सुनिश्चित करते हुए कि प्रत्येक बोल्ट लंबवत और समान रूप से तनावग्रस्त है, जो उच्च-मानक औद्योगिक असेंबली में एक अपूरणीय मुख्य लाभ है।

गोलाकार वॉशर सेट का मुख्य कार्य सिद्धांत

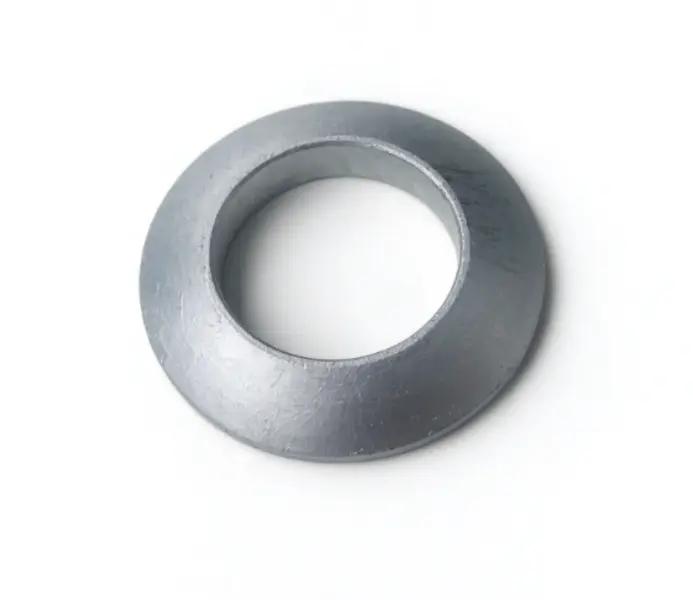

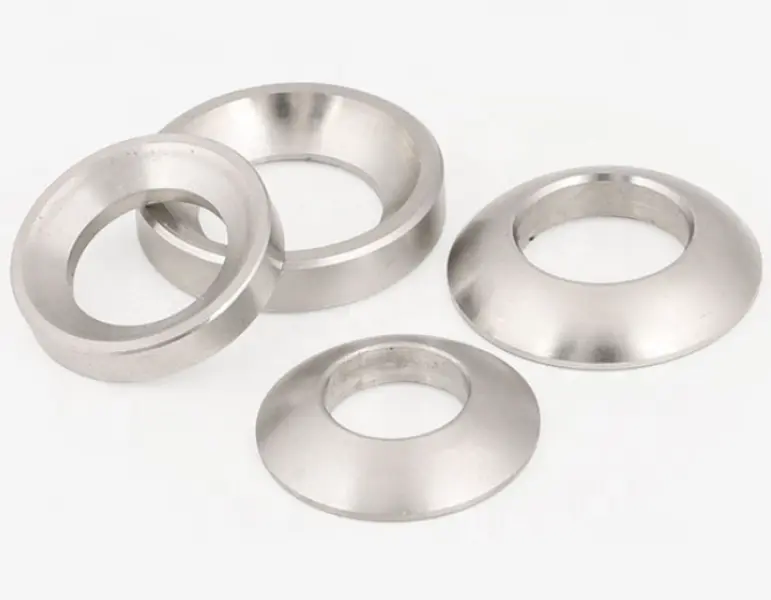

एक पूर्णDIN6319 स्व-संरेखण वॉशर सेट मिलान किए गए सी-प्रकार उत्तल वॉशर से बना हैऔर डी-प्रकार अवतल वॉशर। सटीक फोर्जिंग और अल्ट्रा-फाइन ग्राइंडिंग के बाद, गोलाकार संपर्क सतह उच्च फिटिंग सटीकता और लचीली स्लाइडिंग प्रदर्शन के साथ चिकनी और सपाट होती है। उपकरण स्थापना के दौरान, जब माउंटिंग विमान झुका हुआ या ऑफसेट होता है, तो उत्तल और अवतल घुमावदार सतहें स्वतंत्र रूप से कोण स्व-सुधार को पूरा करने के लिए स्लाइड कर सकती हैं, बोल्ट और दबाए गए वर्कपीस सतह को पूरी तरह से फिट कर सकती हैं।

यह कार्य सिद्धांत पारंपरिक फ्लैट गैस्केट की मजबूर असेंबली स्थिति को पूरी तरह से बदल देता है। यह इंस्टॉलेशन त्रुटियों के मजबूर अंशांकन के कारण बोल्ट के मरोड़ और झुकने से बचाता है, यह सुनिश्चित करता है कि कनेक्शन सिस्टम हमेशा इष्टतम तनाव स्थिति में है, और यांत्रिक उपकरणों की समग्र कठोरता और स्थिरता में काफी सुधार करता है।

सामग्री ग्रेड	अधिकतम सतत कार्य तापमान	अनुशंसित टॉर्क फैक्टर	लागू पर्यावरण युक्तियाँ
C45 कार्बन स्टील	220℃	0.14~0.18	सामान्य औद्योगिक, मोल्ड आंतरिक असेंबली
A2 स्टेनलेस स्टील	300℃	0.18~0.22	आर्द्र इनडोर, साधारण संक्षारण रोधी दृश्य
A4 स्टेनलेस स्टील	315℃	0.19~0.23	तटीय नमक स्प्रे, रासायनिक संक्षारक वातावरण

सामग्री एवं भूतल उपचार व्यावहारिक मूल्य

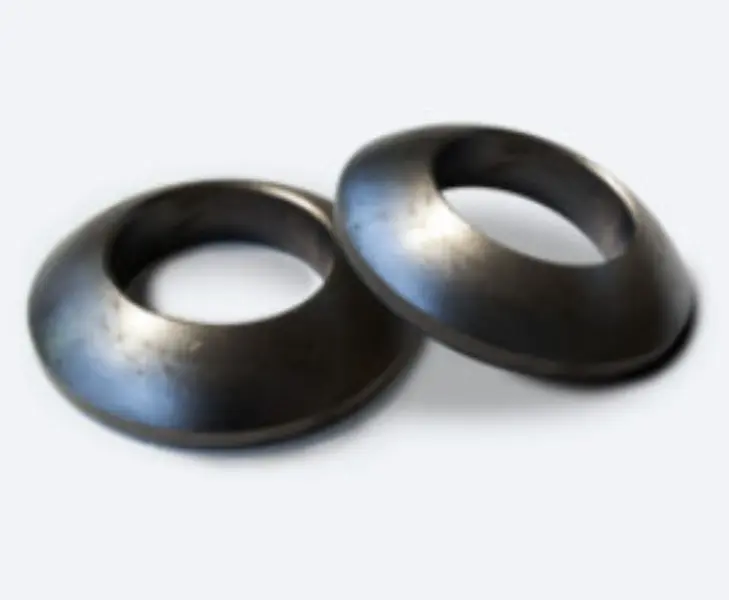

विभिन्न सामग्री और सतह उपचार विन्यास वाशरों को लक्षित पर्यावरणीय अनुकूलनशीलता प्रदान करते हैं।DIN6319 गोलाकार वॉशर उत्तल और अवतल स्व-संरेखित वॉशरविविध सामग्री विकल्पों को अपनाता है। सफेद नीली जस्ता चढ़ाना के साथ C45 कार्बन स्टील वॉशर में एक समान कोटिंग और स्थिर जंग-रोधी प्रदर्शन होता है, जो अधिकांश बाहरी और सामान्य औद्योगिक असेंबली परिदृश्यों के लिए उपयुक्त है। ब्लैक ऑक्साइड उपचारित उत्पादों में कम घर्षण और कोई परावर्तक चमक नहीं होती है, जो सटीक मोल्ड आंतरिक क्लैंपिंग के लिए अधिक उपयुक्त है और मोल्ड प्रसंस्करण सटीकता को प्रभावित करने से बचाता है। A2/A4 स्टेनलेस स्टील वॉशर अंतर्निहित ऑक्सीकरण और संक्षारण प्रतिरोध के साथ, उच्च आर्द्रता, नमक स्प्रे और कठोर रासायनिक कामकाजी परिस्थितियों के लिए पूरी तरह से अनुकूल होने के साथ, सतह चढ़ाना सुरक्षा को छोड़ देते हैं।

सभी सामग्रियां स्थिर यांत्रिक गुणों और विश्वसनीय कठोरता के साथ प्रमाणित बड़ी स्टील मिलों से प्राप्त की जाती हैं, जिससे यह सुनिश्चित होता है कि वॉशर लंबे समय तक भारी दबाव में ख़राब या विफल नहीं होंगे। व्यक्तिगत इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए अनुकूलित सतह उपचार और विशेष आकार के उत्पादों का समर्थन किया जाता है।

विशिष्ट अनुप्रयोग परिदृश्य

अपने शक्तिशाली कोण सुधार और तनाव संतुलन प्रदर्शन के साथ,DIN6319 गोलाकार वॉशर उत्तल और अवतल स्व-संरेखित वॉशरउच्च परिशुद्धता और भारी शुल्क वाले औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। मोल्ड उद्योग में, बार-बार क्लैंपिंग और थर्मल विस्तार और संकुचन से मोल्ड प्लेट विरूपण और समतलता विचलन हो जाएगा, और स्व-संरेखित वॉशर सेट मोल्ड क्लैंपिंग बल को स्थिर रखने के लिए छोटे कोण त्रुटियों के लिए स्वचालित रूप से क्षतिपूर्ति कर सकता है।

भारी मशीनरी, हाइड्रोलिक उपकरण, इस्पात संरचना इंजीनियरिंग और जनरेटर बेस असेंबली में, नींव निपटान और उपकरण स्थापना विचलन आम हैं। DIN6319 वॉशर सेट बोल्ट जोड़ों पर असमान तनाव की समस्या को प्रभावी ढंग से हल कर सकता है, उपकरण कंपन और ढीले कनेक्शन को रोक सकता है, और यांत्रिक प्रणालियों के दीर्घकालिक स्थिर संचालन को सुनिश्चित कर सकता है। यह यांत्रिक डिजाइन और उपकरण उन्नयन के लिए एक आवश्यक अनुकूलित फास्टनिंग सहायक उपकरण है।

मानकीकृत पैकेजिंग और निर्यात शिपिंग गारंटी

एक पेशेवर निर्यात-उन्मुख फास्टनर निर्माता के रूप में, निंगबो गैंगटोंग झेली फास्टनर कंपनी लिमिटेड लंबी दूरी की सीमा पार परिवहन के दौरान उत्पाद की अखंडता सुनिश्चित करने के लिए सभी तैयार वॉशरों के लिए सख्त निर्यात-ग्रेड मानकीकृत पैकेजिंग को अपनाती है। पारंपरिक उत्पादों को जलरोधक और नमी-प्रूफ प्लास्टिक आंतरिक बैग के साथ पैक किया जाता है, जो गाढ़े प्रबलित कार्टन बाहरी पैकेजिंग से मेल खाता है, जो उत्पाद की सतह पर जंग, खरोंच, टकराव और विरूपण को प्रभावी ढंग से रोक सकता है।

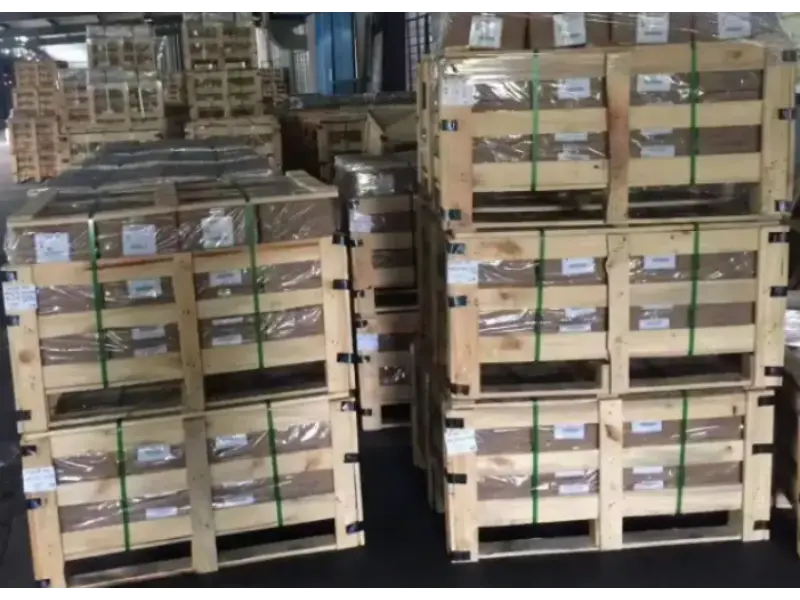

थोक निर्यात ऑर्डर और उच्च-मानक ग्राहक ऑर्डर के लिए, हम परिवहन सुरक्षा को और बढ़ाने के लिए अनुकूलित लकड़ी के बॉक्स पैकेजिंग और पैलेट पैकेजिंग का समर्थन करते हैं। सभी पैकेजिंग ब्रांड निर्यात और गोदाम प्रबंधन आवश्यकताओं को पूरा करने के लिए अनुकूलित ग्राहक ब्रांड लोगो और विशेष लेबल का समर्थन कर सकते हैं। प्रत्येक डिलीवरी से पहले, हमारी टीम उत्पाद की उपस्थिति, आकार और मात्रा पर पूर्ण निरीक्षण करेगीDIN6319 गोलाकार वॉशर उत्तल और अवतल स्वयं संरेखित वॉशर,अंतरराष्ट्रीय निर्यात मानकों के अनुसार सख्ती से सॉर्ट और पैक करें, और वैश्विक ग्राहकों को माल की सुरक्षित और बाधा मुक्त डिलीवरी सुनिश्चित करने के लिए सहायक दस्तावेजों का मिलान पूरा करें।

निंगबो गैंगटोंग झेली फास्टनरों को क्यों चुनें

हम परिपक्व उत्पादन तकनीक और पूर्ण गुणवत्ता निरीक्षण प्रणाली के साथ उच्च मानक डीआईएन मानक फास्टनरों के अनुसंधान एवं विकास और उत्पादन पर ध्यान केंद्रित करते हैं। सभीDIN6319 गोलाकार वॉशर उत्तल और अवतल स्व-संरेखित वॉशरउत्पादों का उत्पादन सटीक आयामी सहनशीलता और उत्कृष्ट विनिमेयता के साथ जर्मन औद्योगिक मानकों के अनुसार सख्ती से किया जाता है।

कच्चे माल के आने वाले निरीक्षण, सटीक प्रसंस्करण, सतह के उपचार से लेकर तैयार उत्पाद पैकेजिंग और वितरण तक, हर लिंक मानकीकृत गुणवत्ता नियंत्रण लागू करता है। हम नमूना परीक्षण सेवाएँ, M6 से M64 तक पूर्ण आकार अनुकूलन, स्थिर इन्वेंट्री आपूर्ति और पेशेवर पूर्व-बिक्री और बिक्री-पश्चात तकनीकी सहायता प्रदान करते हैं। विश्वसनीय उत्पाद गुणवत्ता और विचारशील निर्यात सेवा के साथ, हमने यूरोप, अमेरिका, दक्षिण पूर्व एशिया और अन्य क्षेत्रों में ग्राहकों के साथ दीर्घकालिक सहकारी संबंध स्थापित किए हैं, जिससे वैश्विक औद्योगिक फास्टनर बाजार में व्यापक पहचान हासिल हुई है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या उत्तल और अवतल वॉशर को पूर्ण सेट के रूप में उपयोग करना आवश्यक है?

A1: हाँ. केवल मिलान किए गए सी-प्रकार उत्तल और डी-प्रकार अवतल वॉशर समूह ही असेंबली कोणीय विचलन की भरपाई के स्व-संरेखित कार्य का एहसास कर सकते हैं। एक एकल वॉशर स्लाइडिंग फिट नहीं बना सकता है और कोण सुधार प्रभाव प्राप्त नहीं कर सकता है।

Q2: DIN6319 गोलाकार वॉशर और साधारण वॉशर के बीच सबसे बड़ा अंतर क्या है?

A2: मुख्य अंतर कोण क्षतिपूर्ति क्षमता है। साधारण वॉशर केवल दबाव को फैला सकते हैं, जबकि DIN6319 स्व-संरेखित वॉशर सक्रिय रूप से इंस्टॉलेशन झुकाव को सही कर सकते हैं, बोल्ट झुकने के तनाव को खत्म कर सकते हैं, और हेवी-ड्यूटी कनेक्शन की सुरक्षा और सेवा जीवन में काफी सुधार कर सकते हैं।

Q3: क्या DIN6319 वॉशर का उपयोग उच्च तापमान और संक्षारक वातावरण में किया जा सकता है?

ए3: हाँ. हमारे पास कई सामग्री विकल्प हैं। A2/A4 स्टेनलेस स्टील मॉडल संक्षारक वातावरण के अनुकूल होते हैं, और उच्च श्रेणी की सामग्री विभिन्न कठोर परिदृश्यों की उपयोग आवश्यकताओं को पूरा करते हुए निरंतर उच्च तापमान वाली कामकाजी परिस्थितियों का सामना कर सकती है।
