स्टील स्ट्रक्चरल बोल्ट एक प्रकार के उच्च शक्ति वाले बोल्ट होते हैं और एक मानक भाग भी होते हैं। स्टील संरचना, इंजीनियरिंग के लिए फास्टनिंग प्रदर्शन बेहतर है, ताकि फास्टनिंग की भूमिका। सामान्य स्टील संरचना, स्टील बोल्ट की आवश्यकताएं 8.8 या अधिक हैं, 10.9, 12.9, सभी उच्च शक्ति वाले स्टील बोल्ट हैं, और कभी-कभी स्टील संरचना को इलेक्ट्रोप्लेटिंग बोल्ट की आवश्यकता नहीं होती है।

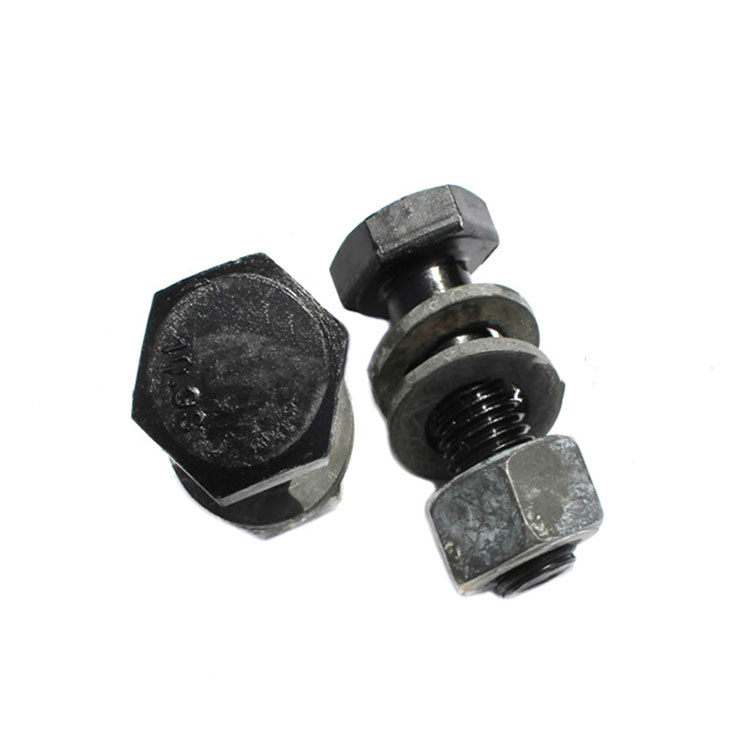

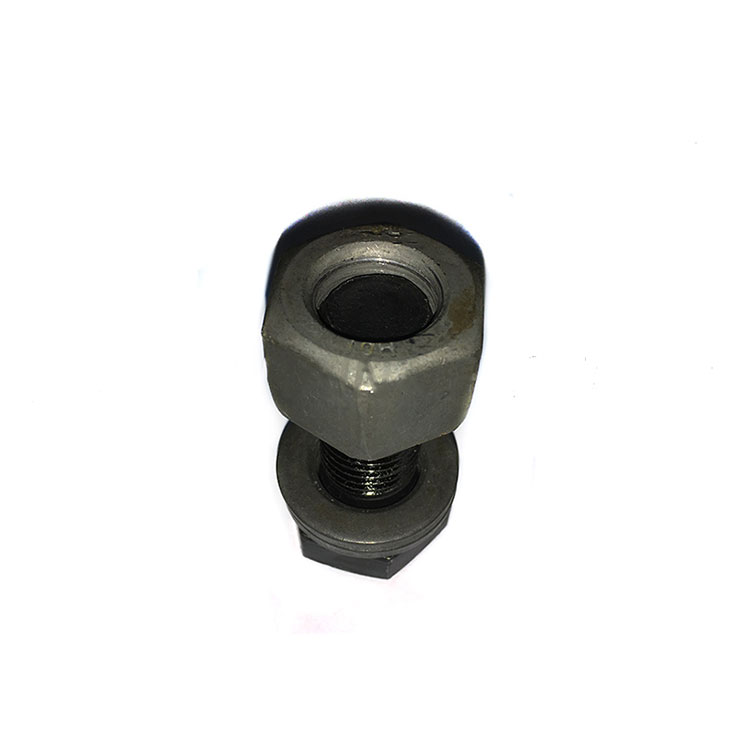

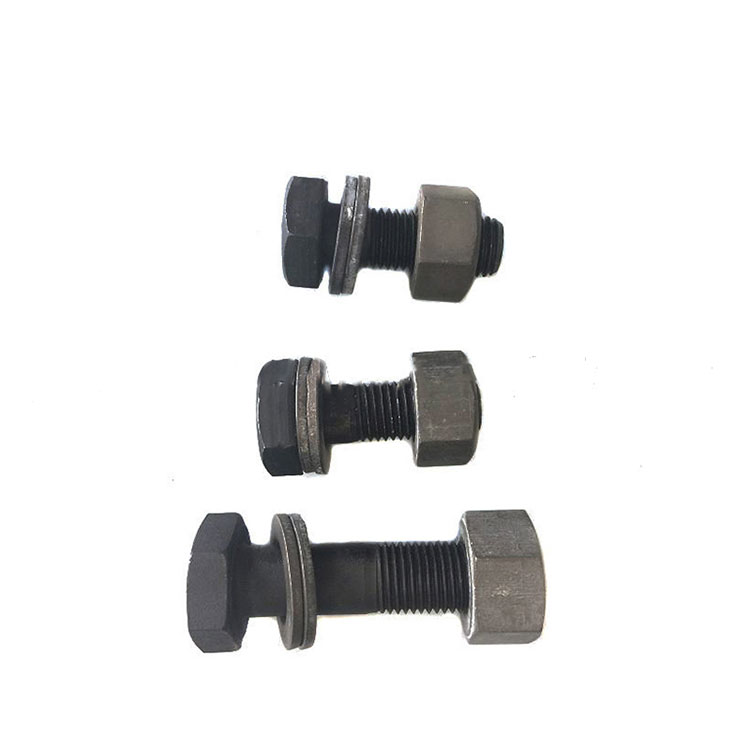

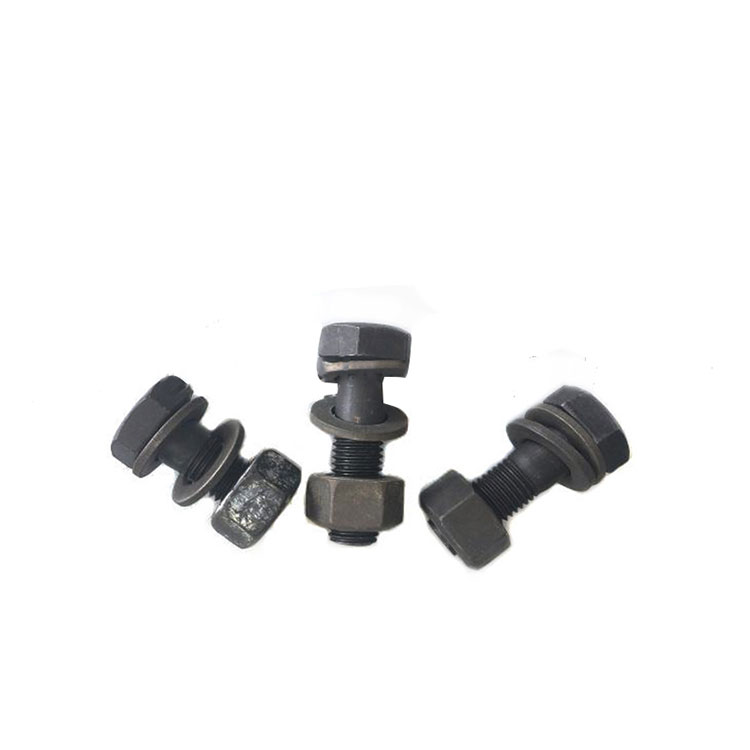

स्टीलस्ट्रक्चरल बोल्ट मुख्य रूप से स्टील संरचना में उपयोग किए जाते हैं, कनेक्शन बिंदु की स्टील संरचना को जोड़ने के लिए उपयोग किया जाता है। स्टील बोल्ट को टॉर्सनल कतरनी उच्च शक्ति बोल्ट और बड़े हेक्सागोनल उच्च शक्ति बोल्ट में विभाजित किया जाता है, बड़े हेक्सागोनल उच्च शक्ति बोल्ट साधारण स्क्रू के उच्च शक्ति ग्रेड होते हैं, और बेहतर निर्माण के लिए बड़े हेक्सागोन उच्च शक्ति वाले बोल्ट में टॉर्सनल शीयर उच्च शक्ति बोल्ट में सुधार किया जाता है। भारी हेक्स हेड स्ट्रक्चरल बोल्ट, 10.9 डीआईएन 6914 1989/आईएसओ 7412 उच्च शक्ति - संपत्ति वर्ग 10.9 - मोटे थ्रेड पिच - आंशिक रूप से थ्रेडेड - हीट ट्रीटेड स्टील - बड़े आकार के फ्लैट पैटर्न वाले संरचनात्मक बोल्टिंग के लिए हॉट डिप गैल्वेनाइज्ड, DIN 6914-10 मानक के अनुसार निर्मित बोल्ट, जब बड़े आकार के नट # 6915-10 और फ्लैट वॉशर # 6916-(C45) के साथ मेल खाते हैं, तो आश्वासन के स्तर के साथ एक असेंबली प्रदान करते हैं अधिक कसने पर थ्रेड स्ट्रिपिंग द्वारा विफलता के विरुद्ध। तन्यता ताकत: आरएम/एन/मिमी? 1040 न्यूनतम, एमपीए 1040 न्यूनतम (150,800 पीएसआई) कृपया लंबी लंबाई और बड़े व्यास के बारे में पूछताछ करने के लिए कॉल करें।
मीट्रिक हेक्स-हेड कैप स्क्रू के लिए हेड मार्किंग और ताकत |
||||||
ग्रेड पहचान अंकन |
विनिर्देश |
नाममात्र आकार सीमा [मिमी] |
प्रमाण शक्ति [एमपीए] |
उपज शक्ति (न्यूनतम) [एमपीए] |
तन्यता ताकत (न्यूनतम) [एमपीए] |
कोर कठोरता [रॉकवेल] |
|
एएसटीएम ए490एम टाइप 1 |
12-36 |
830 |
940 |
1040 |
सी33-39 |
|
एएसटीएम ए490एम टाइप 2 (वापस ले लिया गया) |
|||||
|
एएसटीएम ए490एम टाइप 3 |
शाही सिर के निशान और यांत्रिक गुण |
||||||
ग्रेड पहचान अंकन |
विनिर्देश |
नाममात्र आकार सीमा [में] |
प्रमाण शक्ति [ksi] |
उपज शक्ति (न्यूनतम) [ksi] |
तन्यता ताकत (न्यूनतम) [ksi] |
कोर कठोरता [रॉकवेल] |
|
एएसटीएम ए490 टाइप 1 |
1⁄2–1-1⁄2 |
120 |
130 |
150 न्यूनतम |
सी33-38 |
|
एएसटीएम ए490 टाइप 2 (वापस ले लिया गया) |
1⁄2–1 |
||||
|
एएसटीएम ए490 टाइप 3 |
1⁄2–1-1⁄2 |
आकार | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 |
F | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
H | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 11/16 | 25/32 | 27/32 | 15/16 |
लेफ्टिनेंट | 1.00 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.00 | 2.25 | 2.25 |
