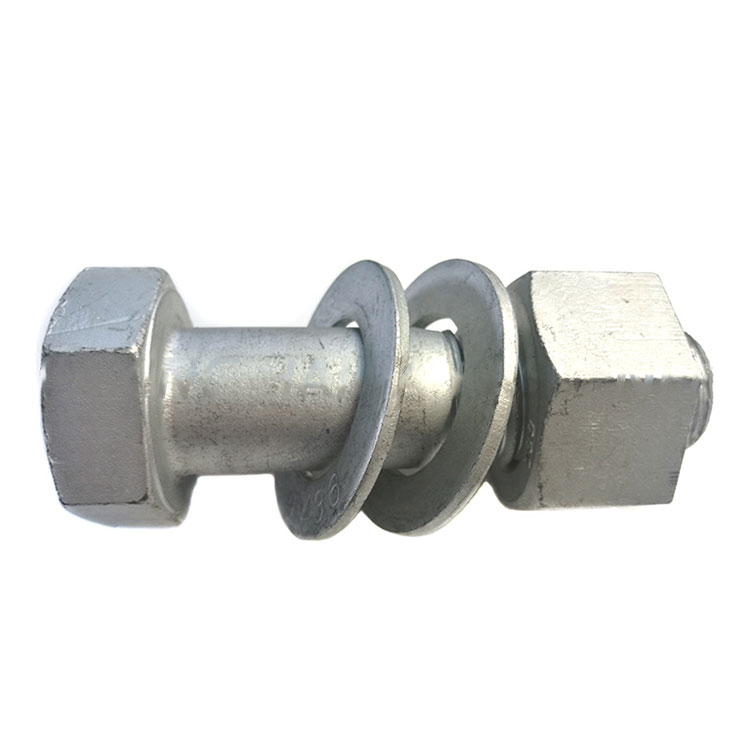

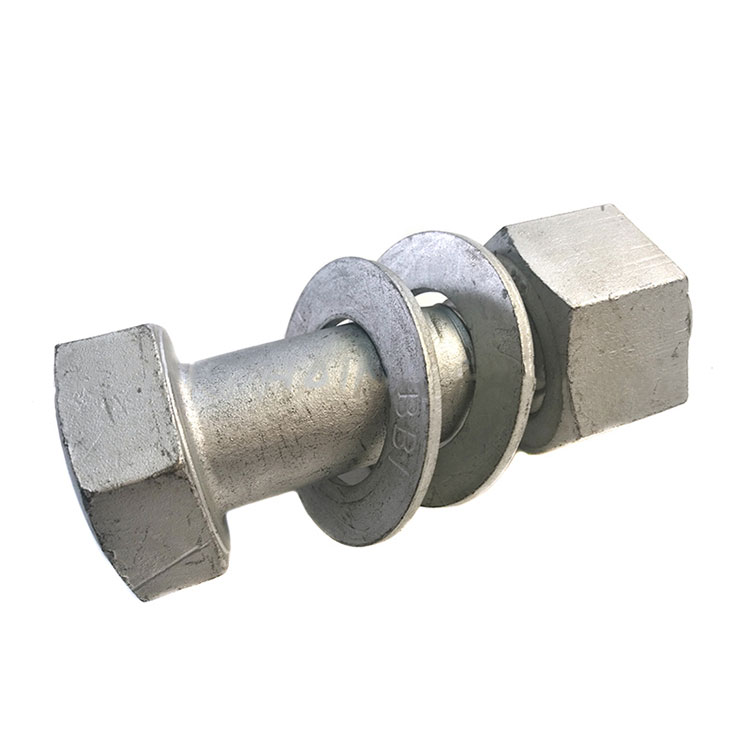

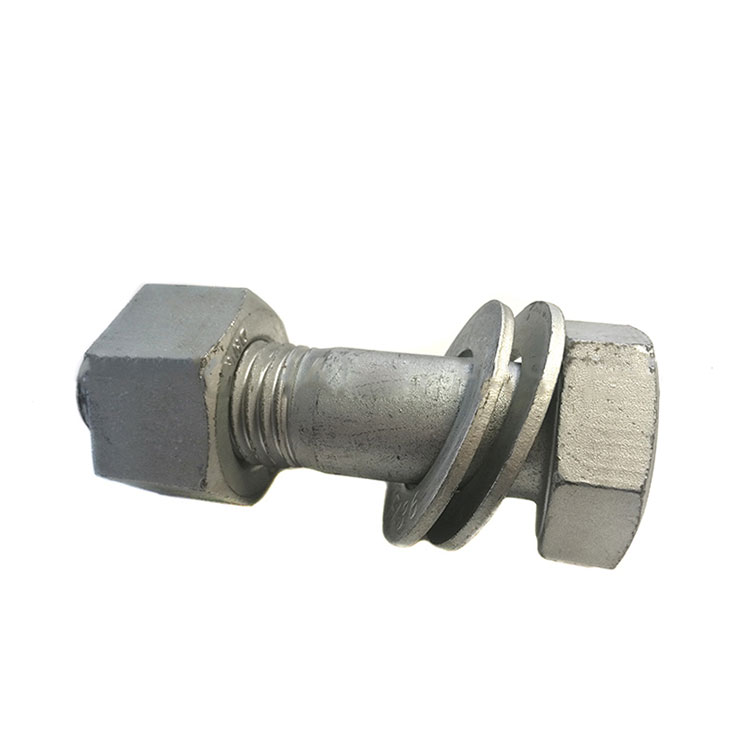

आप अनुकूलित हाई-स्ट्रेंथ जीआर खरीदने के लिए निश्चिंत हो सकते हैं। हमारी ओर से 8.8 जीआर.10.9, जीआर.12.9 एएसटीएम ए325, ए490 हैवी हेक्स बोल्ट। भारी हेक्स संरचनात्मक बोल्ट स्टील-टू-स्टील संरचनात्मक कनेक्शन के लिए डिज़ाइन किए गए हैं। नतीजतन, वे आम तौर पर बहुत छोटे होते हैं। A325 और A490 विनिर्देश एंकर बोल्ट सहित सामान्य अनुप्रयोगों के लिए नहीं हैं। इन अनुप्रयोगों में, A325 के लिए A449 और A490 के लिए A354 ग्रेड BD के प्रतिस्थापन पर विचार किया जाना चाहिए। हेक्स हेवी स्ट्रक्चरल बोल्ट स्टील-टू-स्टील संरचनात्मक कनेक्शन के लिए डिज़ाइन किए गए हैं। एएसटीएम ए325 और ए490 विनिर्देश 1/2" से 1-1/2" व्यास तक के उच्च शक्ति वाले भारी हेक्स संरचनात्मक बोल्ट को कवर करते हैं। ये बोल्ट संरचनात्मक कनेक्शन में उपयोग के लिए हैं और इसमें मानक हेक्स बोल्ट की तुलना में धागे की लंबाई कम है। A325 और A490 विनिर्देश सामान्य अनुप्रयोगों के लिए नहीं हैं।

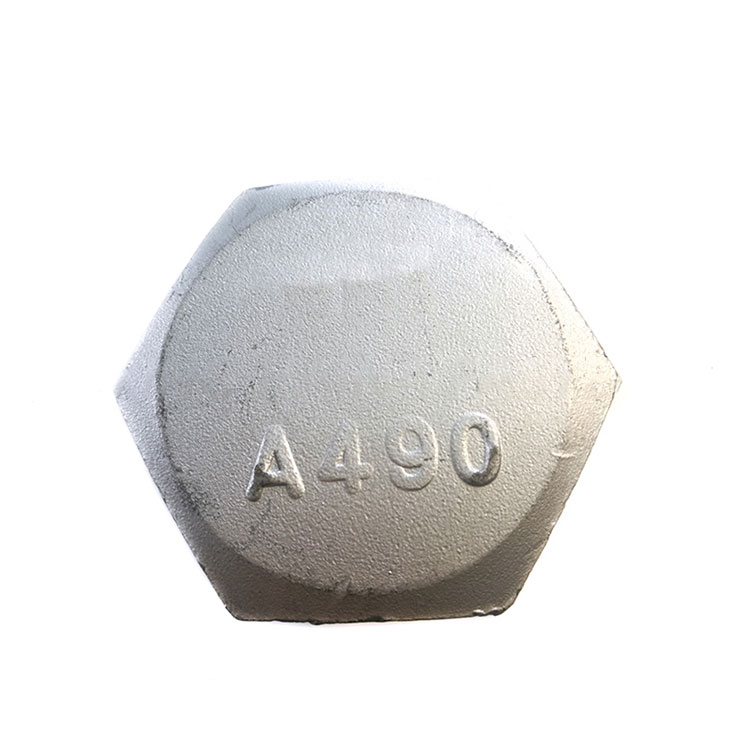

एएसटीएम ए490 विनिर्देश 150 केएसआई से 173 केएसआई तन्यता के साथ 1/2" से 1-1/2" व्यास तक बुझती और टेम्पर्ड, मिश्र धातु इस्पात, भारी हेक्स संरचनात्मक बोल्ट को कवर करता है। A490 बोल्ट अनुप्रयोग और आयाम में A325 हेक्स कैप स्क्रू भारी हेक्स संरचनात्मक बोल्ट के समान हैं, लेकिन मध्यम कार्बन स्टील के बजाय मिश्र धातु स्टील से बने होते हैं, जिसके परिणामस्वरूप उच्च शक्ति फास्टनर होता है।
बोल्ट का व्यास | D | F | C | H | T | |||||
शरीर का व्यास | फ्लैटों में चौड़ाई | कोनों के पार चौड़ाई | ऊंचाई | धागे की लंबाई | ||||||
अधिकतम | बुनियादी | अधिकतम | मिन | अधिकतम | मिन | बुनियादी | अधिकतम | मिन | बुनियादी | |
1/2 | 0.515 | 7/8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3/4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7/8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
